Bimetallthermometer


Bimetallthermometer dienen zur Temperaturmessung von Flüssigkeiten, Dämpfen und Gasen in Röhrensystemen und Maschinen.

Dieses Messgerät zählt zu den Metallausdehnungsthermometern, deren Messprinzip darauf beruht, dass die unterschiedliche Längenausdehnung fester Körper (Bimetallstreifen) mechanisch auf einen Zeiger übertragen wird. Bimetallthermometer bestehen im Wesentlichen aus einem spiralförmigen Metallstreifen zweier fest aufeinandergewalzter Bleche mit möglichst differenter Wärmeausdehnung. Bei Temperaturänderung krümmt sich die Spirale und bewegt den mit ihr fest verbundenen Zeiger.

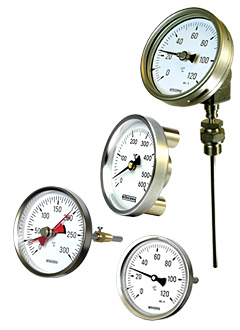

Wir bieten Ihnen Bimetallthermometer in verschiedenen Ausführungen und mit diversen Anschlussmöglichkeiten. Zum Sortiment zählen die Standard- und Industrieausführung in den Varianten axial und radial sowie die Chemieausführung, welche Sie auch mit einem um 90° drehbaren und schwenkbaren Anschluss erhalten können. Darüber hinaus führen wir Messgeräte in verschiedenen Anbauvarianten für den Einsatz in Luftkanälen sowie Temperaturmessgeräte für Heizungsanlagen.

Ausführliche Informationen zu allen Varianten von Bimetallthermometern

Für alle Bimetallthermometer finden Sie auf dieser Seite Produktdatenblätter mit umfangreichen Informationen als PDF-Dokumente, welche Sie bei Bedarf herunterladen können. Selbstverständlich stehen wir Ihnen bei allen Fragen rund um unsere Messgeräte gerne zur Verfügung.


BITHERMA Präzisionsgeräte werden in höchster Qualität hergestellt und können auf Wunsch Ihren speziellen Anforderungen angepasst werden. Fragen Sie uns nach den passenden Messgeräten für Ihren Bedarf! Wir beraten Sie gerne.

BITHERMA Bimetallthermometer: mit thermischer Ausdehnung präzise messen

Das Messen der Temperatur in Ihren Maschinen und Anlagen ist für optimale Fertigungsbedingungen und Ihrer Arbeitssicherheit unerlässlich. Für verlässliche Messwerte mit geringer Varianz kann der Einsatz eines hochwertigen Bimetallthermometers von Bedeutung sein. Wir von BITHERMA bieten Ihnen das spezielle Temperaturmessgerät in einer Heizungsausführung, Industrieausführung und Chemieausführung, verbunden mit einer Reihe praktischer Anschlussmöglichkeiten.

Wofür werden Bimetallthermometer benötigt und wie funktionieren Sie?

Das Thermometer kommt überall dort zum Einsatz, wo Sie Veränderungen der Temperatur in Ihren Systemen und Maschinen präzise erfassen und kontrollieren möchten. Es handelt sich stets um ein mechanisches Zeigerthermometer, das nach dem Ausdehnungsprinzip funktioniert. Veränderungen der Temperatur werden durch thermische Ausdehnung erfasst und lassen sich an dem Zifferblatt ablesen.

Die präzise Erfassung der Temperatur ist vor allem aus Gründen der Sicherheit relevant. Zu hohe Temperaturen im System können schwerwiegende Folgen für Ihre Maschinen und die bedienenden Mitarbeiter haben. Auch funktionell ist die Kontrolle der Temperatur von Bedeutung, da diverse Systeme und Anlagen stets innerhalb eines festen Temperaturbereichs arbeiten sollten. Die Kontrolle hierüber stellen Sie mit einem Bimetallthermometer sicher.

Das Bimetall-Material besteht aus zwei aufeinander gewalzten Metallbändern mit unterschiedlichen Ausdehnungskoeffizienten. Durch mechanische Verformung der Bimetallstreifen entsteht bei Temperaturänderung eine Drehbewegung. Durch Fixierung des Bimetall-Messsystems am unteren Ende, dreht das andere die Zeigerwelle. Mittels eines Zeigers, welcher auf der Welle befestigt ist, wird die Temperaturanzeige auf einer Skala angezeigt. Die Anzeigebereiche liegen zwischen -40°C und +600°C bei Genauigkeiten der Klassen 1 und 2 nach DIN EN 13190.

Bimetallthermometer und mehr von BITHERMA

Bei BITHERMA finden Sie ihr spezielles Thermometer. In der Chemieausführung ist das Messgerät komplett aus Edelstahl gefertigt. Der Messfühler wird in Länge und Durchmesser nach Ihren Anforderungen hergestellt. Bei den Anschlüssen haben Sie die freie Wahl zwischen einer rückseitigen, senkrechten oder drehbaren bzw. schwenkbaren Ausführung.

Mit freundlicher und kompetenter Beratung zum idealen Thermometer

Für die exakte Erfassung der Temperatur werden je nach Branche, Unternehmen und Anlagen unterschiedliche Messgeräte benötigt. Hier beraten Sie die qualifizierten Mitarbeiter von BITHERMA mit langjähriger Erfahrung, welche Messgeräte für Ihre Zwecke individuell geeignet sind. Wir sind ein vertrauensvoller Partner für Firmen aller Industriebranchen und wissen, welche Temperaturmessgeräte jeweils benötigt werden.

Neben unseren Bimetallthermometern führen wir auch Gasdruckthermometer, sowie Glasthermometer und Widerstandsthermometer. Falls Sie unsicher sein sollten, welches Prinzip der Temperaturmessung ratsam ist und Ihrem Bedarf entspricht, beraten wir Sie kompetent und unverbindlich zu unserem vielfältigen Sortiment. Gerne beraten wir Sie auch zu den einzelnen Ausführungen und Anschlüssen des jeweiligen Thermometers.

Jetzt Bimetallthermometer bei BITHERMA bestellen

Mit einer Branchenerfahrung von über 35 Jahren stehen wir Ihnen bei vielen Arten der industriellen Messung kompetent zur Seite. Stöbern Sie selbst durch unser Sortiment und entscheiden Sie sich für die passenden Messgeräte und weitere Qualitätsartikel zum attraktiven Preis.
Mit höchsten Ansprüchen für die Genauigkeit unserer Artikel und im Service überzeugen wir Firmen im Maschinenbau, der Chemischen Industrie, Energieversorger und in vielen weiteren Branchen. Lernen Sie unser gesamtes Sortiment auf unserer Internetseite kennen, und nehmen Sie gerne Kontakt für eine Beratung oder Bestellung mit einem unserer kompetenten Mitarbeiter auf.






FAQs zum Bimetallthermometer

1. Was ist ein Bimetallthermometer und wie funktioniert es?

Ein Bimetallthermometer ist ein Temperaturmessgerät, das auf der unterschiedlichen Ausdehnung zweier Metalle basiert. Das Messelement besteht aus zwei Metallstreifen, die durch Schweißen oder Löten miteinander verbunden sind. In der Regel ist das Bimetall-Messelement zu einer Wendel- oder Spiralfeder gewickelt. Die beiden Metalle haben unterschiedliche Ausdehnungskoeffizienten, was bedeutet, dass sie sich bei Erwärmung unterschiedlich ausdehnen. Wenn das Bimetallthermometer erhitzt wird, dehnt sich das Metall mit dem höheren Ausdehnungskoeffizienten stärker aus als das Metall mit dem niedrigeren Ausdehnungskoeffizienten. Dadurch krümmt sich das Bimetall, und diese Krümmung wird auf eine Anzeigeskala übertragen, die mit der Temperatur korreliert ist. Das Bimetall-Zeigerthermometer hat den Vorteil, dass es einfach zu bedienen ist und keine Stromversorgung benötigt.

Bimetall-Zeigerthermometer sind sehr robust und langlebig und eignen sich für die Verwendung in rauen Umgebungen - besonders für Anwendungen in fast allen industriellen, nautischen, medizinischen und haustechnischen Bereichen sowie Offshore, Raffineriebau oder Brennerei Anlagenbau.

Bimetallthermometer können sehr genau in ihrer Anzeige sein, wenn sie richtig hergestellt und kalibriert werden. Tatsächlich haben diese Temperaturmessgeräte eine Genauigkeit von +/- 1 % oder besser, wenn sie für bestimmte Anwendungen ausgelegt sind. Es ist jedoch wichtig zu beachten, dass ihre Genauigkeit von der Qualität der Herstellung und Kalibrierung abhängt, und dass die Messgenauigkeit im Allgemeinen begrenzt sein kann, wenn das Temperaturmessgerät eine große Temperaturspanne abdecken muss.

Es gibt auch fortgeschrittene Bimetallthermometer mit digitalem Ausgang, die in der Lage sind, höhere Genauigkeit und Auflösung zu bieten, indem sie die Krümmung des Bimetalls in eine elektronische Ausgabe umwandeln. Insgesamt bieten Bimetall-Thermometer eine robuste, zuverlässige und kosteneffektive Lösung für die Temperaturmessung in einer Vielzahl von Anwendungen, einschließlich in industriellen, kommerziellen und häuslichen Umgebungen.

Übrigens: Bimetall-Hygrometer (zur Feuchtemessung) funktionieren nach dem gleichen technischen Prinzip wie Bimetallthermometer.

2. Welche Vorteile hat ein Bimetallthermometer gegenüber anderen Thermometern?

Bimetallthermometer haben einige Vorteile gegenüber anderen Arten von Thermometern. Einer der größten Vorteile von Bimetall-Zeigerthermometern ist ihre Langlebigkeit und Zuverlässigkeit. Bimetallthermometer bestehen aus zwei unterschiedlichen Metallen, die in der Regel langlebiger arbeiten als andere Messmittel und daher über einen längeren Zeitraum verwendet werden können. Sie sind weniger anfällig für Fehler durch Verunreinigungen oder Zerstörung im Vergleich zu anderen Arten von Thermometern, wie z.B. thermoelektrischen Thermometern oder Glasthermometern.

Ein weiterer Vorteil ist die Präzision der Messungen. Bimetallthermometer basieren auf der Wärmeausdehnung von Metallen, die eine genaue und zuverlässige Messung der Temperatur ermöglichen. Sie sind einfach abzulesen und zu bedienen, da sie in der Regel eine analoge Anzeige verwenden. Bimetall-Zeigerthermometer sind sehr robust und unempfindlich gegenüber Umweltbedingungen, da sie nicht von Feuchtigkeit oder leichten Erschütterungen beeinträchtigt werden. Bimetall-Messgeräte eignen sich daher sehr gut für Einsätze in rauen Umgebungen oder an Orten, an denen eine hohe Genauigkeit und Zuverlässigkeit erforderlich ist. Eine externe Energiequelle, wie umweltschädliche Batterien oder externe Stromleitungen, sind daher nicht erforderlich. Zusammenfassend lässt sich sagen, dass Bimetall-Zeigerthermometer eine zuverlässige, kostengünstige und präzise Art der Temperaturmessung darstellen, die sich durch Langlebig- und Unempfindlichkeit sowie Robustheit gegenüber diverser Umweltbedingungen auszeichnen.
Sie eignen sich daher besonders für Anwendungen in fast allen industriellen, nautischen, medizinischen und haustechnischen Bereichen sowie Offshore, Raffinerie oder Brennerei Anlagenbau.

3. Welche Faktoren beeinflussen die Genauigkeit von Bimetallthermometern?

Die Genauigkeit von Bimetallthermometern wird von einer Reihe von Faktoren beeinflusst, die sorgfältig berücksichtigt werden müssen, um sicherzustellen, dass das Temperaturmessgerät präzise arbeitet.

Ein Faktor, der die Genauigkeit der Temperaturmessung beeinflusst, ist die Kalibrierung des Thermometers. Es ist wichtig, dass das Bimetall-Thermometer regelmäßig kalibriert wird, um sicherzustellen, dass es langfristig präzise arbeitet. Eine veränderte Kalibrierung kann zu falschen Messwerten führen.

Ein weiterer Aspekt, der die Messgenauigkeit beeinflusst, ist die Art der Anwendung. Bimetallthermometer eignen sich am ehesten für Anwendungen, bei denen die Messungen in einem definierten Temperaturbereich erfolgen, und können ungenauer werden, wenn das Messelement über einen breiteren Temperaturbereich angewendet wird. Die Art des Thermometergehäuses und die Art der Montage kann ebenfalls die Temperaturgenauigkeit beeinflussen. Eine unzweckmäßige Art des Gehäuses oder eine unsachgemäße Montage kann die Messgenauigkeit beeinträchtigen, indem es die Wärmeübertragung beeinflusst. Es ist wichtig, dass alle diese Faktoren sorgfältig berücksichtigt werden, um sicherzustellen, dass Bimetall-Zeigerthermometer präzise und zuverlässig arbeiteten und die ermittelten Temperaturmessungen genau sind.

4. Wann oder wo sind Bimetallthermometer einzusetzen?

Bimetallthermometer werden in einer Vielzahl von Anwendungen eingesetzt, unter anderem in industriellen, kommerziellen und häuslichen Umgebungen, wo präzise Temperaturmessungen erforderlich sind. Einige Beispiele für den Einsatz von Bimetallthermometern sind:

  • Lebensmittelindustrie: Bimetallthermometer werden hier häufig verwendet, um die Temperatur von Lebensmitteln während des Kochens, Backens und Bratens zu messen und zu überwachen.
  • Heizung, Lüftung und Klimaanlagen (HVAC): Bimetallthermometer werden auch in der HVAC-Industrie eingesetzt, um die Temperatur in Gebäuden und Klimaanlagen zu überwachen und zu regulieren.
  • Maschinenbau: Bimetallthermometer werden zur Überwachung der Temperaturen von Maschinen und Anlagen verwendet, um Überhitzung und Schäden zu vermeiden.
  • Haushaltsanwendungen: Bimetallthermometer werden auch in häuslichen Anwendungen wie Backöfen, Kühlschränke, Wasserheizern, Grilltechnik und Klimaanlagen eingesetzt, um die Temperatur zu messen und zu regeln.
  • Offshore- oder Raffineriebau
  • Brennerei Anlagenbau

Bimetallthermometer sind ideal für Anwendungen, bei denen eine robuste, zuverlässige und kosteneffektive Temperaturmessung erforderlich ist und bei denen die Messgenauigkeit begrenzt sein kann. Sie eignen sich auch für Anwendungen in rauen Umgebungen, da sie langlebig und unempfindlich gegenüber Vibrationen sind.

5. Welche Arten von Bimetallthermometern gibt es?

Es gibt verschiedene Arten von Bimetallthermometern, die für unterschiedliche Anwendungen und Messbereiche geeignet sind.

Hier sind einige der gebräuchlichsten Typen:

  1. Einzel- und Doppelrohr-Bimetallthermometer: Diese Typen bestehen aus einem oder zwei Metallrohren mit Bimetall-Streifen, die durch Erwärmung gebogen werden und eine Zeigerbewegung erzeugen. Einzelrohr-Thermometer messen normalerweise niedrigere Temperaturen, während Doppelrohr-Thermometer (z.B. mit einer Tauchhülse) höhere Temperaturen messen können.
  2. Kapselfeder-Bimetallthermometer: Diese Temperaturmessgeräte bestehen aus einer Metallkapsel, die mit einem Bimetall-Streifen gefüllt ist und eine Zeigerbewegung durch Erwärmung erzeugt. Sie sind für den Einsatz in rauen Umgebungen und für den Einsatz in explosionsgefährdeten Bereichen ausgelegt.
  3. Einschraub-Bimetallthermometer: Diese Thermometer werden direkt in ein Rohr oder einen Behälter geschraubt und haben in der Regel eine Schutzvorrichtung für den Bimetall-Streifen. Sie sind für Anwendungen in flüssigen oder gasförmigen Medien geeignet.
  4. Digital-Bimetallthermometer: Diese Art von Thermometern verwendet einen Bimetall-Streifen, um die Temperatur zu messen, wandelt aber das Messergebnis in ein digitales Signal um. Sie bieten eine höhere Genauigkeit und Auflösung als herkömmliche Bimetallthermometer.
  5. Fernüberwachungs-Bimetallthermometer: Diese Thermometer sind für die Fernüberwachung der Temperatur in industriellen Anwendungen konzipiert. Sie verfügen über eine Fernüberwachungsfunktion, die eine drahtlose oder kabelgebundene Verbindung zu einem Überwachungssystem herstellt.
  6. Bimetallthermometer in Chemie-Ausführung, Robust-Ausführung 90° dreh- und schwenkbar, Standard- oder Industrieausführung aus Stahl oder Edelstahl.

Die Wahl des richtigen Bimetallthermometers hängt von der spezifischen Anwendung, dem Messbereich, der Genauigkeit, dem Budget und anderen Faktoren ab. Es ist wichtig, die Anforderungen der Anwendung sorgfältig zu prüfen, um das geeignete Bimetallthermometer auszuwählen.



6. Welche Vorteile bzw. Nachteile hat ein Bimetallthermometer?

Bimetallthermometer haben eine Reihe von Vorteilen und Nachteilen, die je nach Anwendung und den spezifischen Anforderungen unterschiedlich gewichtet werden können. Hier einige Beispiele:

Vorteile:

  1. Robustheit: Bimetallthermometer sind robust und können in rauen Umgebungen und bei hoher Feuchtigkeit oder Korrosionsgefahr eingesetzt werden. Sie sind in der Regel weniger anfällig für Beschädigungen oder Ausfälle als andere Arten von Thermometern.
  2. Einfache Handhabung: Bimetallthermometer sind in der Regel einfach zu montieren, abzulesen und erfordern zur Funktionsweise keine Batterien oder andere Stromquellen.
  3. Breiter Temperaturbereich: Bimetallthermometer können in einem breiten Temperaturbereich eingesetzt werden, von sehr niedrigen bis zu sehr hohen Temperaturen.
  4. Günstiger Preis: Bimetallthermometer sind im Vergleich zu anderen Arten von Thermometern wesentlich ökonomischer.

Nachteile:

  1. Geringere Genauigkeit: Bimetallthermometer haben im Vergleich zu digitalen Thermometern eine geringere Genauigkeit und können bei extremen Temperaturen ungenaue Messwerte anzeigen.
  2. Langsamere Reaktionszeit: Bimetallthermometer haben eine langsamere Reaktionszeit im Vergleich zu anderen Arten von Thermometern, insbesondere wenn sie im extremen Hoch- oder Niedertemperaturbereich eingesetzt werden.
  3. Empfindlichkeit gegenüber Vibrationen: Bimetallthermometer können durch Vibrationen oder Erschütterungen beeinträchtigt werden und daher für derartige Anwendungen weniger geeignet sein. Eine Flüssigkeitsfüllung im Gehäuse wirkt als Dämpfung diesem Problem entgegen.
  4. Beschränkte Anzeigegenauigkeit: Bimetallthermometer haben in der Regel eine begrenzte Anzeigegenauigkeit und können nicht für Anwendungen eingesetzt werden, die eine sehr hohe Genauigkeit erfordern.
  5. Begrenzte Vielseitigkeit: Bimetallthermometer können nur für die Messung von Temperaturen verwendet werden und sind für andere Messungen, wie zum Beispiel Druck oder Volumen, nicht geeignet.

Zusammenfassend haben Bimetallthermometer einige Vor- und Nachteile, die sorgfältig abgewogen werden sollten, um sicherzustellen, dass diese für eine bestimmte Anwendung geeignet sind. Bimetallthermometer eignen sich jedoch gut für Anwendungen, bei denen eine robuste Konstruktion und ein breiter Temperaturbereich erforderlich ist und eine hohe Genauigkeit (+/- 0,3 °C) oder eine sehr schnelle Reaktionszeit nicht unbedingt erforderlich sind.

7. Welche Anschlussarten gibt es für Bimetallthermometer?

Bimetallthermometer können je nach Anwendung und Umgebung mit verschiedenen Anschlussarten ausgestattet werden.
Einige der gängigsten Arten sind:

  1. Gewindeanschluss: Bimetallthermometer können mit Gewindeanschlüssen ausgestattet werden, die in verschiedenen Gewindegrößen und -typen erhältlich sind. Diese Art von Anschluss eignet sich gut für Anwendungen, bei denen das Temperaturmessgerät direkt in ein Gewinde eingeschraubt werden muss, wie beispielsweise in Rohrleitungen.
  2. Klemm- oder Schraubverbindung: Bimetallthermometer können auch mit Klemm- oder Schraubverbindungen ausgestattet werden, die eine schnelle und einfache Montage ermöglichen. Diese Art von Anschluss eignet sich gut für Anwendungen, bei denen das Thermometer schnell entfernt oder ausgetauscht werden muss.
  3. Flanschanschluss: Bimetallthermometer können auch mit Flanschanschlüssen ausgestattet werden, die für eine sichere Verbindung und Abdichtung sorgen. Diese Art von Anschluss eignet sich gut für Anwendungen, bei denen das Bimetallthermometer in einem Tank oder Behälter montiert werden muss.
  4. Kabelanschluss: Bimetallthermometer können auch mit Kabelanschlüssen ausgestattet werden, die für eine Fernüberwachung oder für Anwendungen, bei denen das Temperaturmessgerät an einem schwer zugänglichen Ort montiert werden muss, geeignet sind.
  5. Für Bimetallthermometer ist eine Vielzahl von diversen Gewindeanschlüssen verfügbar. Zum Beispiel: Separate Hülse zum Einschrauben mit Feststellschraube, fester Gewindeanschluss, lose Überwurfmutter, lose Mutter mit Doppelnippel, lose Überwurfmutter mit Einschraubhülse DIN 43772 Form 8, mit drehbarem Außengewinde, mit verschiebbarer Klemmverschraubung, separater Hülse zum Einschweißen mit Feststellschraube.

Es ist wichtig zu beachten, dass die Wahl der Anschlussart von verschiedenen Faktoren abhängt; beispielsweise der Art der Anwendung, der Umgebungstemperatur, dem Druck, der Art des Mediums und anderen Faktoren. Vorrangig ist es, dass richtige Anschlussdesign für eine spezifische Anwendung auszuwählen, um eine optimale Leistung und Zuverlässigkeit des Thermometers zu gewährleisten
